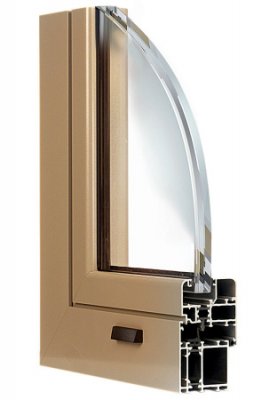

NT 60 PT okna
Popis systém
Trojkomorový systém určený k prevádzaniu vnútorných ves tavných prvkov, ktoré vyžadujú tepelnú izoláciu: zásten proti prievanu, výloch balkónových okien a dverí .
Umožňuje stavať konštrukcie zaradené do materiálové skupiny RMG 2.1.Trojkomorová konštrukcia umožňuje fungovaniu systému a vyberá investorov k používaniu Ponzio NT 60PT. Dodatočná komora zvyšuje tuhosť, automaticky umožňuje prevádzať konštrukciu väčších rozmerov.
Tepelné izolačné vložky: jednoduché a v tvare omega o šírke 16mm.
Konštrukčná hĺbka profilov pre krídla je 60-80mm, pre zárubne.
CHARAKTERISTYCKÉ VLASTNOSTI SYSTÉMU
- Kompatibilita s inými systémami s rady Ponzio
- Možnosť narovnania okenných krídel / jedna rovina na vonkajšej strane/
- Možnosť použitia sklenených výplní o hrúbke 8-48mm
- Možnosť použitia moderných dvojdielných tesnení na báze gumy EPDM
- Možnosť ohybu profilu
- Mnoho spôsobov prevedených rohových spojov
TECHNICKÉ PARAMETRE:
Hliníkové profily
- EN AW -6060 podľa PN – EN 573-3:1998 stav T6 podľa PN- EN 515:1996AL Mg Si 0,5 F22 podľa normy DIN 1725 T1, DIN 17615 T1
Tesnenie
- Zo syntetickej gumy EPDM podľa normy DIN 7863 a prevádzkovej normy podľa ISO 3302-01,E2
Spojovací materiál
- Spojky pre priečky, skrutky ,podložky z hliníka, nerezu alebo pozinkovanej oceli
Kovanie
- Jednoznačne od renomovaných firiem: Dr. Hahn, Fapim, Savio, Erreti, Iseo, Geze, atď.
Výplne
- Jednoduché alebo viacnásobné zasklenie s akýmkoľvek druhom skla, alebo nepriehľadné panely
Povrchová úprava
- Práškovými polyesterovými náterovými hmotami splňujúcimi požiadavkami Quallicoat, vo farebných odtieňoch podľa RAL
- Anóda v odtieňoch hliníka, olivovo zelená, šampanská, zlatá, bronzová- spĺňajúce požiadavky Qualanod: nástrek vo farbe dreva
Zvukovo izolačné vlastnosti
- Pre sklo 33.2/16/4, /podľa ukazovateľa R A2 OK2 32dB
- Podľa ukazovateľa R A1 OK1 35dB
- Podľa ukazovateľa R W RW 40dB
Tepelné izolačné vlastnosti
- Činiteľ prestupu tepla / pre rám/ odpovedá materiálnej skupine 2.1 podľa DIN 4108
Schválenie a osvedčenie kvality
- Technické osvedčenie vydané úradom pre stavebnú techniku AT-15-6846/2005 „ Balkonové okná a dvere systému NT60 PT a NT 60PE z hliníkových profilov s tepelne izolačnou vložkou . „Prihlásenie o zhode: 2 trieda odolnosti proti okrádaniu podľa PN ENV 1627: 2006
- Typové skúšky podľa PN EN 14351-1: 2006
