CS 68
Je trojkomorovým systémom pre konštrukcie okien, dverí a stien s prerušeným tepelným mostom. V profiloch je vytvorený tepelný most o šírke až 24 mm.
Systém je vhodný pre prostredie s väčšími výkyvmi teplôt. Tento systém je tvorený dvomi lisovanými profilmi, ktoré sú oddelené polyamidovým pásikom vystužený skleným vláknom. Takáto konštrukcia je po nalakovaní povrchu zárukou dokonalej izolácie. Súčiniteľ preniku tepla Uf je v tomto systéme 2,2-2,6 W/m2K v závislosti od kombinácie profilov. Pri použití izolačného skla s U 1,1 dosahuje väčšina stien (v závislosti od rozmerov a tvaru) maximálnu hodnotu Uw 1,7 W/m2K. Systém certifikovaný podľa najprísnejších EN noriem a doplnený Passportom pre označovanie konštrukcii CE. Univerzálnosť využitia tohoto systému je daná jeho vhodnými parametrami stavebnej hĺbky 59mm (rámy okien, dverí, priečky a krídla dverí) a 68mm (okenné krídla), ďalej hrúbky steny minimálne 2mm pri maximálnych rozmeroch krídla. Do toho to systému je potom možno použiť sklo o hrúbke 44 mm. Systém využíva kovania typu Sobinco, Fapim, Siegenia. Farbu kovania je možné určiť zo stupnice RAL alebo anodizácie. Samozrejmosťou je tiež ponuka mnohých doplnkov, ako napríklad samozatvárače, kľučky, panikové kovanie, sieťky proti hmyzu, vetracie mriežky, slnolamy a iné.
POUŽITIE
- pevné steny, okná, dvere
- okná : otváravé, sklopné, otváravo-sklopné, sklopno-posuvné-kyvné okolo vertikálnej. aj horizontálnej osi (pivotové)
- dvere : otváravé dnu, von, jednokrídlové, dvojkrídlové, so svetlíkmi
- dvere : kyvné, posuvné, pivotové, harmonikové, automatické
Konštrukcia

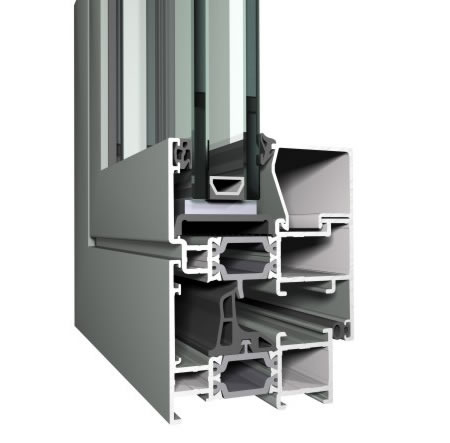

- trojkomorové profily s pevnou konštrukciou

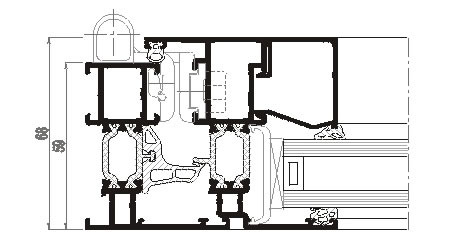

- konštrukčná hĺbka profilu okien je 59 mm (rám) a 68 mm (krídlo), u dverí 59 mm (rám aj krídlo).
- prerušenie tepelného mostu z polyamidu vystuženého sklenými vláknami, so šírkou 23mm
- tesnenie z EPDM (syntetický kaučuk) - elastické a dokonale izolujúce
- profily prispôsobené na montáž kovania v štandarde EURO 23 mm
Zasklievanie
- max hrúbka výplne 44mm
Funkčnosť a vzhľad
- fixné zasklenia, sklopné, otváravé, otváravo-sklopné a výklopno posuvné okná
- okná s tzv. skrytým krídlom CS 68 HV
- dvere jedno a dvojkrídlové, otváravé von alebo dnu
- široká ponuka kovania, kľučiek, madiel, aj nerezových prevedení
- bezpečnostné okná odolné proti vlámaniu WK2 a WK3
- možnosť zostavenia dvojfarebných konštrukcií: profily môžu mať inú farbu zo strany interiéru a inú zo strany exteriéru BICOLOR
- možnosť vypaľovanej farby RAL COATEX s vysokou odolnosťou
- možnosť imitácie dreva špeciálnou technológiou práškovaním WOOD IMMITATION
- možnosť montáže okien a dverí do otvoru alebo ako súčasť fasády CW 50
- možnosť kombinácie systému s ktorýmkoľvek systémom CS, CP, CW, BS, CR
- možnosť ohýbania profilov a vytvárania oblúkových konštrukcií
- doplnenie systémových podparapetných profilov alebo skrytej drenáže
- variabilné prevedenie prahu dverí až po bezbariérové prevedenie
- systémové napojenie rohovými profilmi, statických profilov
- systém je vylepšený dilatačnými funkciami v polyamidovej páske v krídlach dverí
- skryté prevedenie kovania pre okná aj dvere

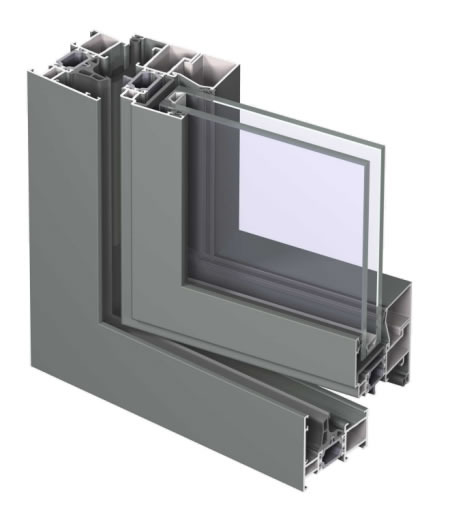

Fotogaléria
